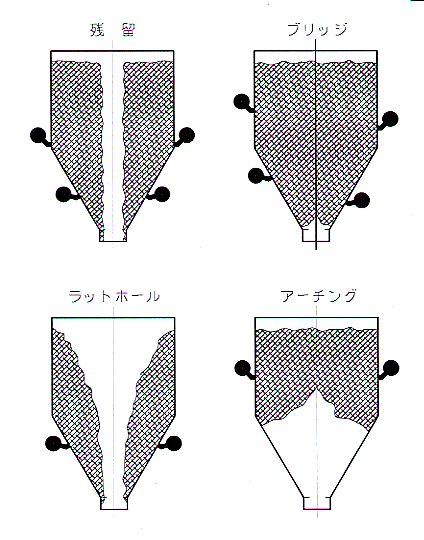

●こんな現象でお困りではありませんか…・
粉粒体のプロセスのなかでいつも古くて新しい問題は、貯蔵サイロやホッパーからの内容物の排出方法です。ホッパーの寸法が大きくなればなるほど内容物はホッパーのなかで締固められたり残留量が増加したりして架橋現象はいよいよ深刻な問題となります。
ビッグ・ブラスターはいままでのどんな方法よりも効果的にホッパー内部の材料を確実に排出させることができる画期的な装置です。しかも従来のどんな方法に比べても消費エネルギーが少なく騒音もなく、しかも簡単な構造ののため故障の心配がなく、ホッパーを傷つけることもありません。
鋳物砂、石炭、原鉱石、食料や飼料などの穀物類、ウッドチップ、流動性の悪い化学原料や窯業用原料、カーボンブラックなどの大型貯蔵ホッパーやサイロの排出にお困りのかたはぜひ一度お試しください。

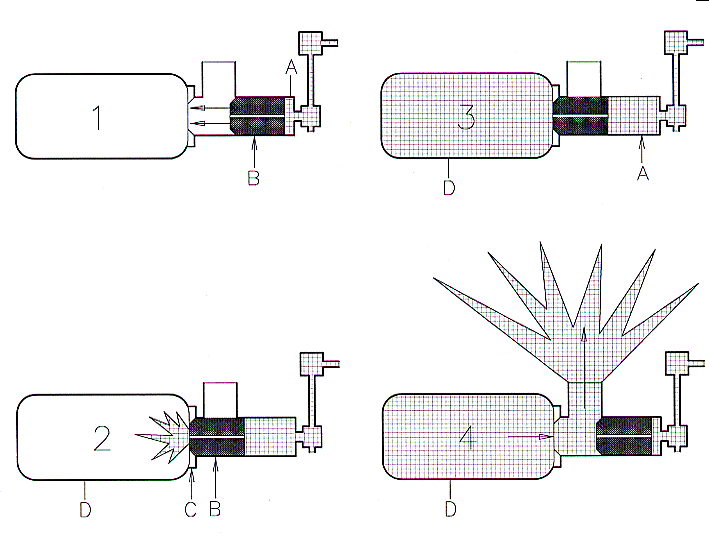

●ビッグ・ブラスターの原理
１．圧縮空気を三方弁を使ってピストンシリンダー(A)に注入するとピストン(B)は矢印の方向に
押されます。
２．押されたピストンは吐出口とリザーブタンク注入口(C)とを閉塞し、空気はピストンの中央に
あけられたおオリフイスからタンク(D)にチャージされます。
３．ピストンシリンダーとリザーブタンクのなかの空気圧が等しくなるまでチャージが続きます。
４．三方弁を切換えますとシリンダー(A)内の空気は急速排気弁のはたらきで急激に外部へ排
出されタンク内の圧力によってピストンは押し戻されます。吐出口が0.5秒程度の速度で開
かれるためタンク内の空気は急速に外部に吐出され強い風力エネルギーを作ります。
●ビッグ・ブラスターの空気吐出量
ビッグ・ブラスターの１回ごとの吐出量。
注入する空気圧によって吐出量も変化し、従ってキネテイックエネルギーも変ります。
| 空気圧 |
3 kg/cm2 |
4 kg/cm2 |
5 kg/cm2 |
6 kg/cm2 |
7 kg/cm2 |
8 kg/cm2 |
9 kg/cm2 |
10 kg/cm2 |
| 型式 |
| BB2- 12 |
36 |
48 |
60 |
72 |
84 |
96 |
108 |
120 |
| BB4- 40 |
119 |
159 |
198 |
238 |
278 |
317 |
357 |
397 |
| BB4- 80 |
240 |
320 |
400 |
480 |
560 |
640 |
720 |
800 |
| BB4-150 |
450 |
600 |
750 |
900 |
1,050 |
1,200 |
1,350 |
1,500 |
| BB4-250 |
750 |
1,000 |
1,250 |
1,500 |
1,750 |
2,000 |
2,250 |
2,500 |
| BB4-330 |
950 |
1,267 |
1,583 |
1,900 |
2,217 |
2,533 |
2,850 |
3,167 |
| BB4-650 |
1,950 |
2,600 |
3,250 |
3,900 |
4,550 |
5,200 |
5,850 |
6,500 |
単位：ﾘｯﾀｰ

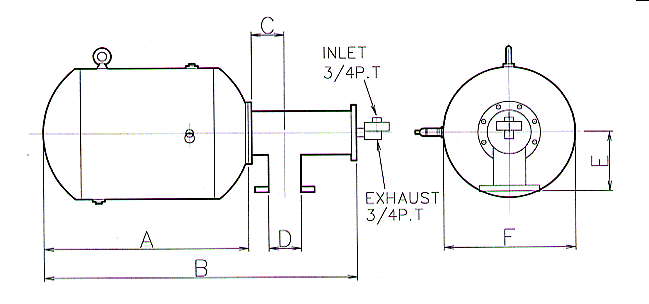

BIG BLASTER air cannon 寸法表
| モデル |
A |
B |
C |
D |
E |
φF |
| BB2- 12 |
386 |
586 |
70 |
50A |
130 |
216 |
| BB4- 40 |
548 |
865 |
107 |
100A |
178 |
319 |
| BB4- 80 |
746 |
1,063 |
107 |
100A |
178 |
412 |
| BB4-150 |
1,032 |
1,347 |
107 |
100A |
178 |
462 |
| BB4-250 |
977 |
1,294 |
107 |
100A |
178 |
612 |
| BB4-330 |
1,250 |
1,567 |
107 |
100A |
178 |
612 |
| BB4-650 |
1,595 |
2,095 |
107 |
100A |
178 |
762 |
単位：mm

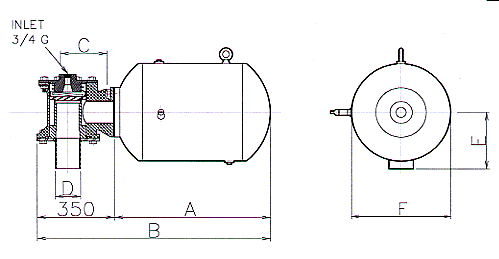

BIG BLASTER XHV air cannon 寸法表
| モデル |
A |
B |
C |
D |
E |
φF |
| XHV BB4- 40 |
548 |
898 |
210 |
100A |
260 |
319 |
| XHV BB4- 80 |
746 |
1,096 |
210 |
100A |
260 |
412 |
| XHV BB4-150 |
1,032 |
1,382 |
210 |
100A |
260 |
462 |
| XHV BB4-250 |
977 |
1,327 |
210 |
100A |
260 |
612 |
| XHV BB4-330 |
1,250 |
1,600 |
210 |
100A |
260 |
612 |
| XHV BB4-650 |
1,595 |
1,945 |
210 |
100A |
260 |
762 |
単位：mm
|
