ベルトクリーナー

ダートハーグ(R)
プレクリーナー
セカンダリークリーナー

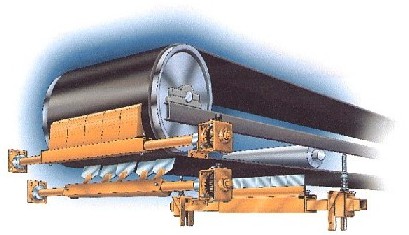

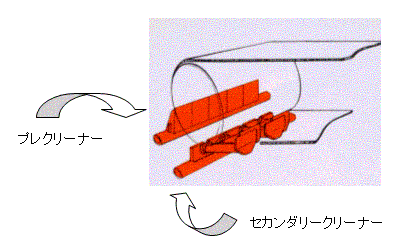

ベルトクリーナーは運動量の大きいプレクリーナー(ヘッド部)により大まかに付着物を落し、運動量の小さいセカンダリークリーナー(返り部)で薄く残った付着物を削ぎ落します。コンベヤベルトに付着したあらゆる搬送物、特に粘着性の高い搬送物(粘土,石灰等)を高いレベルで除去します。デュアルベルトクリーナーシステムとして米国,ヨーロッパ、南アジアにて製鉄所、セメントプラント等にて数多く使用されています。
今までお使いのベルトクリーナーで掻き残しがあるコンベヤにお勧めします。




　　　　　　　　

　　①抜群の掻き取り性能により落鉱が減り、清掃コストが削減できます。
　　②プレクリーナーのウレタンブレード採用により、ベルトを傷める心配がありません。
　　③簡単な面圧調整とブレード交換により、メンテナンスコストの削減ができます。

機器構成
メインフレームに取付けられたブレードは、テンショナーで面圧を調整します。
テンショナーはベルト巾400～1200mmには片側、1400～2200mmは両側に取付けます。
適用範囲
最高ベルトスピード 220m/分
ベルト巾 450～2200mm
使用温度 連続運転：65℃ 間欠運転：82℃

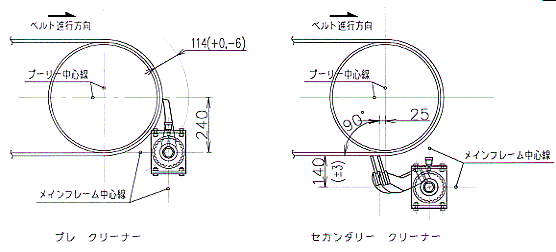

取付位置


テンショナー(面圧調整)
ツイストテンショナーはゴムカップリング構造となっており、ブレードのベルトに対する
安定した面圧保持性能を発揮します。
調整は、側面中心にあるナットにモンキーをつけて、ベルト巾により1～3ノッチ回す
だけの簡単な調整です。バネ秤で計るなどのわずらわしい作業は必要ありません。
プレクリーナーブレードの特徴

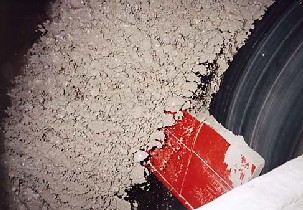

ブレードの材質に特殊ウレタンを採用することよりヘッドプーリー先端での取付けを可能にし、抜群の掻取り性能で付着物を落します。マーチンエンジニアリングの長い経験と研究により開発されたカープ(CARP)ブレードはコンスタント(C)･アングル(A)･ラジアル(R)･プレッシャー(P)の頭文字をとって名付けられ、交換するその日まで掻取り性能が変わらないように設計されています。

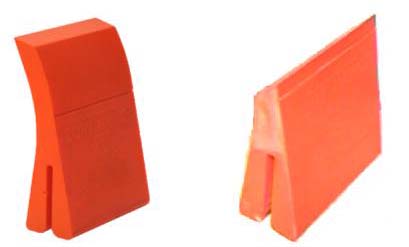

使用前・CARPブレード　　　　　　　　　使用後・CARPブレード

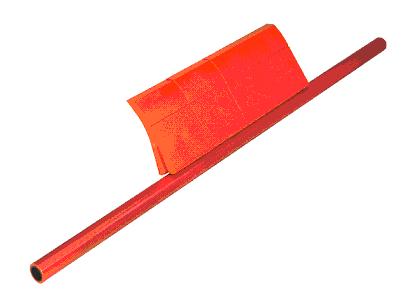

ダートハーグプレクリーナーメインフレーム

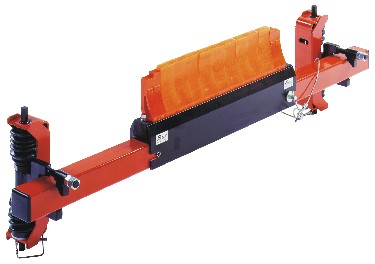

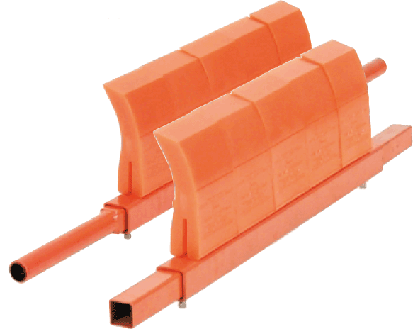

ダートハーグ　ヘビーデューティ・ベルトクリーナー

ベルト速度250m/分まで
簡単なメンテナンスで確実なパフォーマンスを提供。


　■ 丈夫なメインフレームを採用　
　　　　スチールのメインフレームは大型の搬送物にも十分耐える設計。
　　　　重荷重や高速のコンベヤに最適

　■ 簡単なハンマーメンテナンス
　　　　ブレード交換は簡単便利。ハンマーひとつで古いブレードを叩いて出し、
　　　　新ブレードを叩いて入れるだけ。

　■ 長持ちブレードで経費の削減
　　　　ブレードの持ちを良くするため、ウレタンを22％増量。予備品の経費削減！
　　　　ブレード有効面積は121cm3。

　■ マーチンの特許CARPブレードは常に最適な掻き取り角度を保つ設計で、
　　　クリーニング角は最後までシャープ。

　■ 確実なパフォーマンス
　　　　堅固で単純なHDダートハーグは効果的なクリーニングでコンベヤの経済性を向上させる。

　■ パフォーマンスは保障つき
　　　　マーチンはHDダートハーグの確実なパフォーマンスを保障。

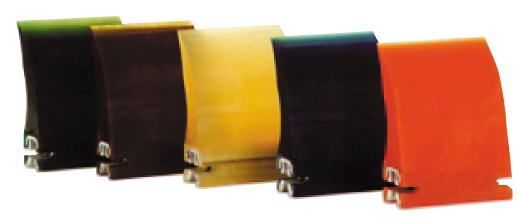

ブレード・ラインナップ
タイプ 色 温度 適合条件
マキシマイザー

 オレンジ －21℃から71℃ 荒い粒や塊で摩擦が大きい場合
溶剤やオイルに触れる場合
オールマイティ
硬質

 ネイビーブルー －21℃から71℃ 紙パルプや粘土などの粘着物
高温

 グリーン －29℃から121℃ 高温
断続的な使用では150度℃まで
抗ケミカル

 ブラウン －40℃から71℃ 多湿で化学的影響の大きい場所
水分や薬剤の吸着を防ぐ
PH11～４まで適応
ライト

 クリア（半透明） －21℃から71℃ 乾燥した砂、砂利、粉体などに最適
軽量で経済的

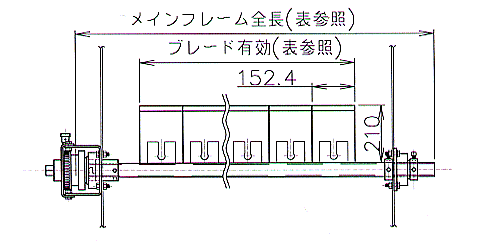

ダートハーグプレクリーナー主要寸法

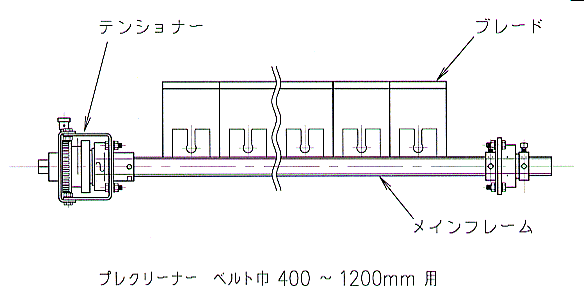

ベルト巾400～1200mm用

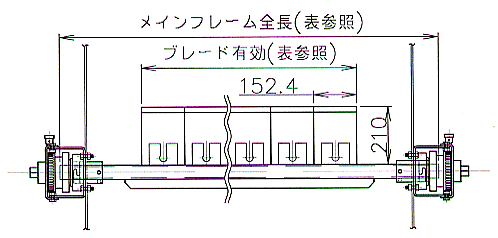

ベルト巾1400～2200mm用
ベルト巾 ブレード有効 ブレード枚数 テンショナー
450 305 2 片側
500 305 2 片側
600 457 3 片側
750 610 4 片側
800 762 5 片側
900 762 5 片側
1050 914 6 片側
1200 1067 7 片側
1400 1219 8 両側
1600 1524 10 両側
1800 1676 11 両側
2000 1829 12 両側
2200 1981 13 両側

セカンダリークリーナー

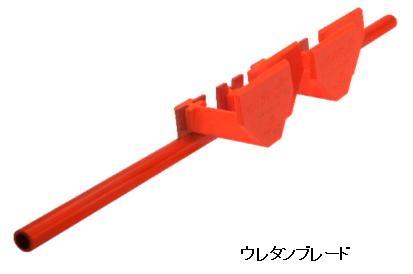

長さの異なる2種類のアームが交互にフレームに付き、掻き取り部分がそれぞれ独立してベルトに合わせて動きます。このことにより、トラフ癖にもなじみやすい構造となっています。掻き取り部分の材質は、ベルトにやさしいウレタン(アーム一体型)と経済性重視のタングステンカーバイドの2種類です。

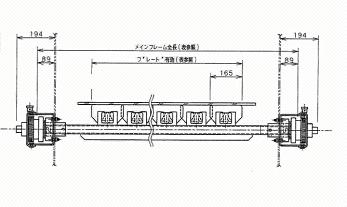

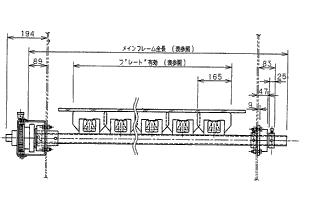

セカンダリークリーナー主要寸法
ベルト巾400～1200mm用　　
ベルト巾1400～2200用　　　
ベルト巾mm ウレタン タングステンカーバイド テンショナー
ﾌﾞﾚｰﾄﾞ有効 ﾌﾞﾚｰﾄﾞ枚数 ﾌﾞﾚｰﾄﾞ有効 ﾌﾞﾚｰﾄﾞ枚数
450 356 2 318 2 片側
500 356 2 318 2 片側
600 508 3 470 3 片側
750 660 4 623 4 片側
800 660 4 775 5 片側
900 813 5 775 5 片側
1050 965 6 927 6 片側
1200 1118 7 1080 7 片側
1400 1270 8 1232 8 両側
1600 1423 9 1537 10 両側
1800 1717 11 1689 11 両側
2000 1880 12 1842 12 両側
2200 2032 13 1994 13 両側

ハンマーメンテナンス
　簡単な取り付け、取り外し

　　　ブレードの取り付け、取り外しは
　　ハンマー1本で行える構造となっており、
　　特別な工具は必要としません。

取り付け
取り外し

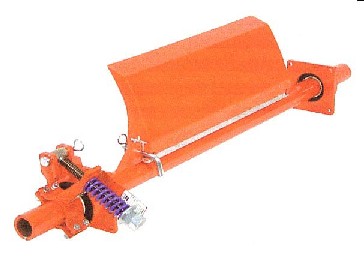

　XHD QC#1 エクストラヘビーデューティ
　ベルトクリーナー




ベルト幅４５０から２２００ｍｍ
ベルトスピード２２０ｍ～３６０ｍ／分
ならＸＨＤ　ＱＣ＃１が最適です。

ワンピンブレード交換
道具なしに１分でブレード交換が可能です。

特別に頑丈なメインフレームには
スチールバーの補強材が入っています。
　■素早いブレード交換
　　　　ワンピンブレードですから道具なしで１分間で交換可能

　■面圧を一定に維持
　　　　専用のテンショナーでシステム設計。高速のコンベヤでもブレードのクリーニングエッジは
　　　　傷つかない

　■コンスタントなクリーニング力
　　　　特許カープブレードは交換が必要なその日までパフォーマンスが変わらない設計

　■頑丈な構造
　　　　頑強なスチールパイプのメインフレームはスチールバーの補強材入り

　■仕様にあわせたブレード選択
　　　　条件に合わせて、高温用、高湿度用、高摩擦用、粘着質用など

　■経費削減
　　　　効果的なクリーニングと長い寿命のクリーニングシステムで、メンテナンス経費を削減

専用のテンショナーとクリーナーはシステム設計

高速ベルトスピードで厄介な付着物であっても、クリーナーエッジは傷つかない

特許ＣＡＲＰブレードは交換が必要になるその日までクリーニングパフォーマンスが変わらない
　　　

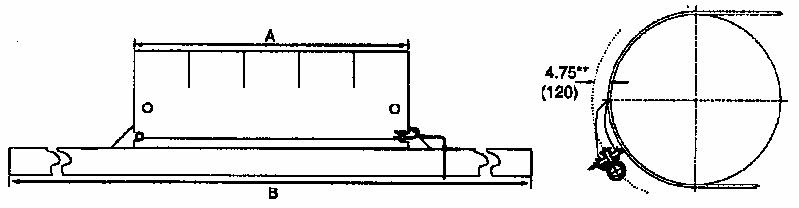

ベルト巾㎜ 部品番号35899-ｘｘｘｘｘｘ 部品番号35899-ｘｘｘｘｘ12ｘ
A寸法
ブレード
㎜		 B寸法
フレーム
㎜		 ｸﾘｰﾅｰ
重量
kg		 ﾃﾝｼｮﾅｰ
重量
kg		 A寸法
ブレード
㎜		 B寸法
フレーム
㎜		 ｸﾘｰﾅｰ
重量
kg		 ﾃﾝｼｮﾅｰ
重量
kg
1000 762 2134 54 18 762 2134 51 18
1200 914 2286 61 18 914 2286 58 18
1400 1067 2438 68 23* 1067 2438 64 23
1600 1219 2590 74 23* 1219 2590 71 23*
1800 1372 2743 81 23* 1372 2743 78 23*
1800 1524 2896 88 23* 1524 2896 85 23*
2000 1676 3048 95 23* 1676 3048 92 23*

*テンショナーは両側に必要

メモ：初めのXXはベルト巾(インチ表示)、三番目のXは（１）の場合はソリッドブレード、（０）の場合はセグメントブレード。次のXXはブレードの色、記載のないのはオレンジ、BRは茶。最後のXはTとある場合はテンショナーを含み、12とある場合のブレードの長さはベルト巾から１２ｲﾝﾁ（３００㎜）を引いたもの。通常はベルト巾から６インチ(１５０㎜)を引いた値。
注：クラウンヘッドプーリの場合は、セグメントブレードを使用してください。

XHD QC#1 ベルトクリーナー　P/N 35899-xxxxxx


プーリ直径750～3000mm用（上記以外のサイズはマーチンまでお問い合わせ下さい。）

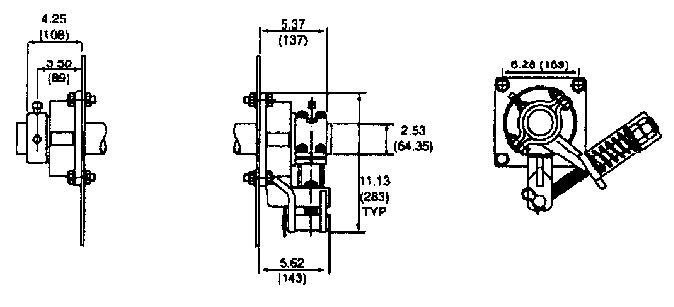

XHD スプピングテンショナー
注記：
●XHD　QC#1ベルトクリーナーは、ソリッドブレードとセグメントブレードがあり、ベルト幅2000㎜まで対応できます。

●通常ブレードの長さはベルト巾から150㎜を引いたものですが、45度のトラフ付きまたは運搬物が中央に集まるコンベヤベルトでは、ベルト巾から300㎜短いブレードを用いた方がよいでしょう。 ベルトの端部はクリーニングの必要がありませんし、ベルトの端部分でブレードとベルトが摩擦することによって、クリーナーやベルトのエッジ部分が他より早く摩耗することを避けるためです。

●XHD QC#１ベルトクリーナーは、現在XHDダートトラッカーベルトクリーナーが設置してある場所にそのまま取付けることができます。



　　
　SAF-2　ベルトクリーナー

特許SAF-2 ベルトクリーナーはベルトに優しく押し当てられるので、ベルト、スプライス、クリーニングエッジに損傷を与えることなく、リターンベルトの付着物を取除きます。


前例のない低圧力の“反るブレード”設計を導入しているので、SAF-2 ベルトクリーナーは、どんなコンベヤにも、例えひどく傷んでいるベルトにも使用できます。
SAF-2とは、Set & Forget（セット後は忘れても良い程、能力が維持出来る）と言う意味です。




←SAF-2取り付けブラケット

特徴
◆ヘッドプーリに残った付着を取除く 効果的なクリーニング力により、リターンベルトの付着物を取除きます。
◆低圧で効果的なクリーニング 51mm 幅のブレードは、低い圧力でベルトへのクリーニング接触を維持できます。
◆ベルトに当りが柔らかい 軽いクリーニングタッチで、ベルトに縦裂けや傷んだ継ぎ目があっても、ダメージを与える心配がありません。
◆手早く、簡単な取り付け コンパクトでフレキシブルなクランプマウント設計で、シュートの内側でも外側でも取りつけられます。もちろん開放コンベヤでも大丈夫です。一般的には取り付け時間90分から120 分です。
◆長持ち 低い圧力のクリーニングで、ウレタンは長持ちします。状態がよりタフ場合にはタングステンカーバイド・ブレードを選べます。
◆ブレード交換は道具不要 クランプを外してピンを抜き、メインフレームからブレードカートリッジを外します。一つが51mm 幅のブレードが簡単に取抜けします。交換用のブレードをカートリッジにスライドして入れるだけの、早くて簡単なブレード交換です。
◆ゲージブレードで適切な接触圧 メインフレームの両端にある短いブレードで、適切なクリーニング圧を目で確認できます。
◆最少の調整 ブレードが摩耗すると、ウレタンに備わっている形状記憶により、コンタクト圧力とクリーニング力をコンスタントに保ちます。従って、クリーナーの寿命が延び、メンテナンスの必要が低下します。

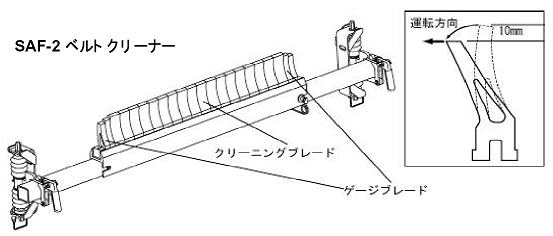

SAF-2の動作の特徴

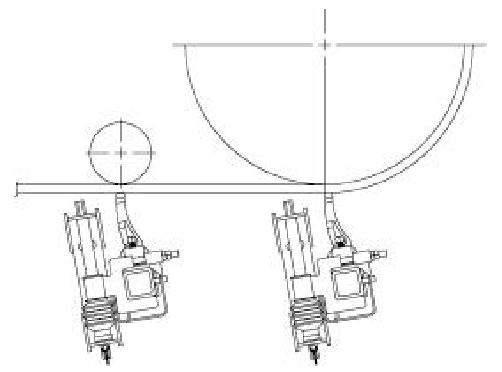

SAF-2 クリーナーは、ベルトがヘッドプーリに張りついている所か、もしくは持ち上がらないように上からしっかり押えられている場所に取り付けなければなりません。（下図参照） ウレタンブレードクリーナーにはゲージブレードが両端についています。タングステンカーバイドブレードには、片側に付きます。
クリーナーはブレードがベルトに接するまで押し上げ、一度止めてから少しだけ高くします。ウレタンブレードセットの場合は、長い方のゲージブレードがベルトに接するまで上げます。（タングステンカーバイドの場合は各ゲージブレード）それにより、クリーニングブレードがベルトの進行方向に反らされ、ベルトと接する面に必要なクリーニング圧力が生み出されるのです。 ブレードが摩耗した場合は、ブレードの強い弾力性から元に戻ろうとする力が自然に働いてクリーニング圧を一定に保ちます。メインテナンスいらずの所以です。

悪条件の環境に強く、能力を発揮するSAF-2
◆ コンベヤ出側にシュートのあるなしに関わらず、ベルト速度230m/分までのコンベヤに取付けられます。
◆ SAF-2 ベルトクリーナーのヘビーデューティクランプマウント（P/N35391）は、鉱山など厳しい条件下のベルト速度370m/分までの高速コンベヤやベルト幅1500mm 以上、または絶えず振動にさらされているような条件下のコンベヤなどに適しています。ぜひ、マーチンにご相談ください。

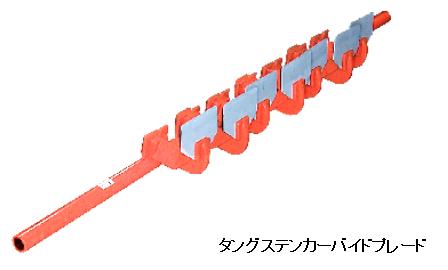

◆ タングステンカーバイドブレードは、摩耗の激しい条件のとき使ってください。長持ちします。
◆ スリット入りウレタンブレードは、リブ、クリート、シェブロンなど桟付きベルトに適しています。
◆ SAF-2 ベルトクリーナーはヘッドプーリの大体６時の位置に取り付けますが、プーリ帰り部でブレードの接するベルトが十分にクリーニング圧を保てるだけ張っているところであれば、どこでも取り付けられます。

仕様
最大ベルト速度 標準クランプマウント ２３０ｍ/分
ヘビーデューティクランプマウント ３７０ｍ/分
使用温度 －２９℃ ～ ７１℃
摩耗代（クリーニング摩耗分） タングステンカーバイドブレード 約１０ｍｍ
ウレタンブレード 約１９ｍｍ
推奨テンショナー SAF-2 クランプマウント 品番34000
SAF-2 ヘビーデューティマウント 品番35391

ベルト幅
(mm)		 ブレードの数
（注１）		 掻き取り幅
(mm)
A		 メインフレーム
(mm)
B		 備考
400-500 6 305 1219 （注１）
掻き取りブレードに加え、両サイドにゲージブレードが付きます。
ウレタンブレードの場合は両サイドに２枚ずつ計４枚、超硬ブレードの場合は両サイドに１枚ずつ計２枚のゲージブレードが付きます。　

表記載の標準メインフレーム長さでは寸法が足りない場合は、マーチンにご相談ください。　　　　　　　　　　
500-600 9 457 1372
600-800 12 610 1524
800-1000 15 762 1676
1000-1200 18 914 1829
1200-1400 21 1067 1961
1400-1600 24 1219 2134
1600-1800 27 1372 2286
1800-2000 33 1676 2438
2000-2200 39 1981 2896
2200-2400 45 2286 3200

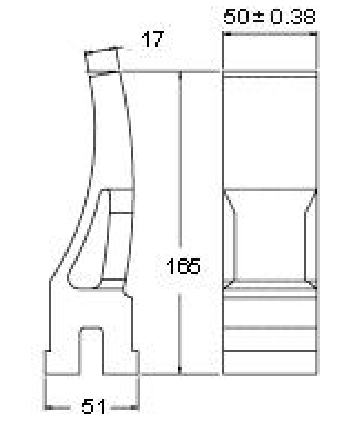

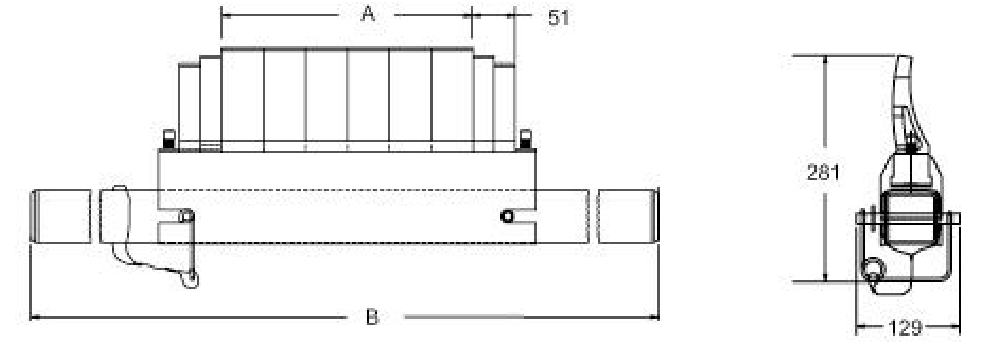

SAF-2ベルトクリーナー　メインフレームと掻き取りブレード

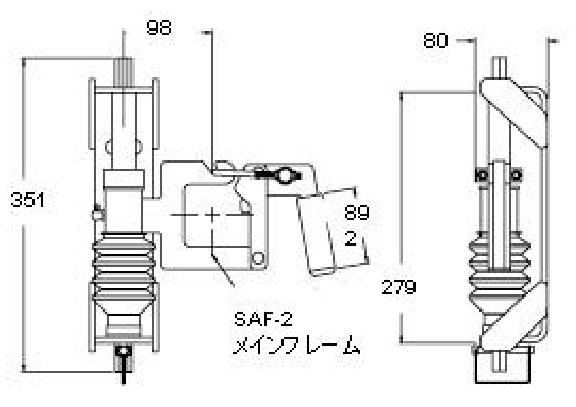

標準クランプマウント ヘビーデューティークランプマウント
交換ブレード
